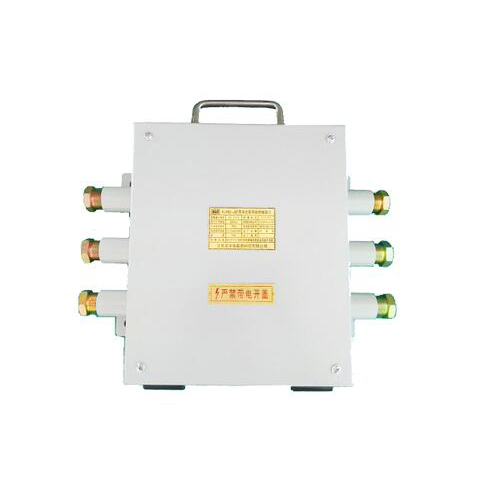

一、產品概述

本產品采用無風扇、低功耗設計，工作性能穩定。產品符合礦井的本質安全標準，為礦井監控的客戶提供了可靠的、快捷的本安型傳輸接口。而且為未來的擴展系統提供了高速的網絡媒介，系統通過組成復雜的環形冗余網絡，保證了各個子系統中設備鏈路暢通，對故障恢復起到非常有效的作用。

二、技術參數

1、供電參數

a）額定工作電壓：DC 12V；

b) 最大工作電流：≤0.5A。

2、百兆以太網電信號接口：

a) 傳輸方式：全雙工,TCP/IP以太網電信號傳輸；

b) 傳輸速率：10/100 Mbps自適應；

c) 信號工作電壓峰峰值：1V～5V；

d) 傳輸距離：100m。

3、CAN通信接口：

a) 傳輸方式：多主式、雙極性，CAN；

b) 傳輸速率：5kbps；

c) 工作電壓峰峰值：1V～5V；

d) 最大傳輸距離：5km。

4、百兆以太網光信號接口

a) 連接方式：SC；

b) 傳輸方式：全雙工，TCP/IP以太網光信號傳輸；

c) 傳輸速率：100 Mbps；

d) 光發射功率：-15～0dBm（1310nm，單模光纖）；

e) 光接收靈敏度：-25dBm；

f) 最大傳輸距離：10km。

三、主要功能

傳輸接口具有百兆以太網電信號、百兆以太網光信號、CAN信號，三種信號相互轉換的功能。

傳輸接口符合支持IEEE802.3/802.3u/802.3x協議，具有以太網光端口，具有以太網電端口支持全雙工/半雙工。
