一、產品概述

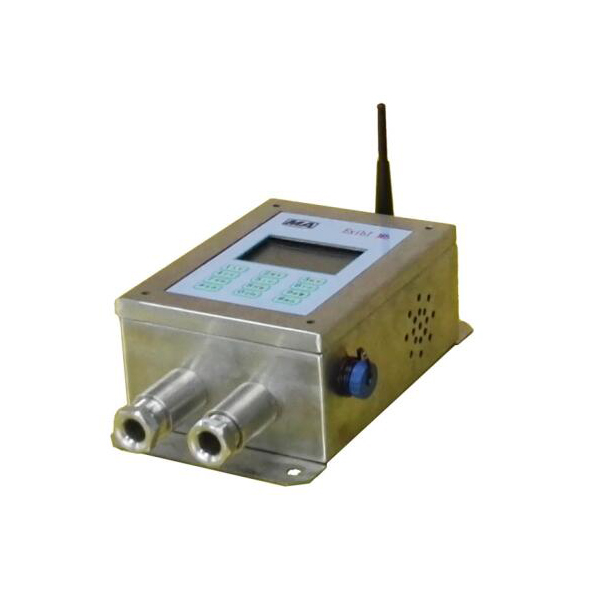

KJ482-C礦用本安型無線車載機可用于煤礦有甲烷、煤塵爆炸危險的場合。

二、技術參數

1、供電參數

a）額定工作電壓：DC 12V；

b) 最大工作電流：≤500mA；

2、無線信號參數：

a) 通信協議：ZigBee；

b) 調制方式：O-QPSK；

c) 無線信號工作頻率：2.4GHz；

d) 無線發射距離：50m。

3、RS485通信接口：

a) 傳輸方式：主從式，全雙工，雙極性，RS485；

b) 傳輸速率：115200bps；

c) 工作電壓峰峰值：2V～12V；

d) 最大傳輸距離：3m。

4、1路0～100Hz頻率型模擬量輸入（對應轉速0～1000cm/s），輸入高電平時應不小于6.5V，輸入低電平時不大于0.5V，其正脈沖和負脈沖的占空比不小于20%。

5、模擬量輸入處理誤差：≤1.5%；

6、在距離車載機1m遠處，語音報警聲級強度≥85dB（A）；

7、功能

a)車載機具有參數設置和RS485通信的功能；

b)車載機具有3寸彩色液晶顯示屏顯示的功能；

c)車載機具有接收到非配對設備的無線信號，發出語音報警的功能。

三、工作原理

當裝有車載機的電機車經過或靠近所關聯的報警用無線設備時（機車信號燈、其他車載機、無線彎道報警器），車載機會收到這些設備的無線信號，此時車載機會發出語音報警，以有效的提醒司機注意安全，從而避免了傷亡事故的發生，同時顯示界面會顯示相關報警類型圖片；同時，車載機會間斷的發送機車狀態、請求等數據給無線基站，然后傳輸?shù)缴衔粰C；車載機也會通過無線通道接收到無線基站下傳的上位機命令。

四、實現功能

l 防車頭頂撞功能

當裝有車載機的電機車和另一輛裝有車載機的電機車行駛距離在50米以內時，兩車載機均會收到對方發射來的無線信號，此時兩車載機均會發出報警語音。車載機會發出“前方有機車靠近，請減速慢行”或“旁邊有列車靠近，請減速慢行”。

l 防追尾報警功能

當裝有車載機的電機車和裝有機車信號燈的電機車行駛距離在50米以內時，裝置主機會收到機車信號燈發射來的無線信號，此時后面機車的車載機會發出報警語音。配合無線信號車載機使用后，會發出“前方有列車尾部靠近，請減速慢行”或“旁邊有列車尾部靠近，請減速慢行”。

l 彎道報警功能

無線車載機可以同無線聲光報警器配合使用實現無線彎道報警功能。當裝有無線車載機的電機車進入聲光報警器的無線區域時，聲光報警器會進行聲光報警，以有效地提示其他機車和行人注意安全；車載機同時也會接收到聲光報警器的發射信號，并進行聲光報警，以提示本機車在彎道處減速慢行。

l 超速報警功能

車載機配合轉速傳感器，可以實現超速報警功能。超速報警分高速提示語音和超速報警語音兩級。及時讓司機知道機車速度，減少事故發生。

l 防丟車功能

本裝置無線信號燈和車載機配對后，車載機可以通過顯示界面和語音提示讓司機及時知道無線尾燈是否還在信號距離范圍內，如果一列機車中間有掛鏈脫落，無線信號燈和車載機距離超出無線識別距離后，車載機就會聲光報警提示司機已經丟車。

l 遙控道岔功能：

 無線車載機使用鍵盤可以控制井下任何一臺我公司基于物聯網技術生產的礦用司控道岔裝置，無需額為增加遙控器。司機不需要下車就可以使道岔翻轉。控制距離可達50米以上。按數字鍵兩個后按動“確定”鍵就可以控制數字鍵對應道岔控制器翻轉。

l 智能報站功能：

 當無線車載機和聲光報警器配合時，駕駛員對無線車載機鍵盤數字鍵與語音按鍵進行組合操作，可以實現臨時停車、發車、報站等語音自動組合播放。每種語音可以多達15條，可以同時對兩條循環運輸?shù)南锏肋M行報站。報站時可以自動根據駕駛員操作播報下一站。可以通過配置軟件在報站語音后部插入安全廣播語音。

l 彩色液晶顯示功能

所有功能都在液晶上有顯示。如：當前時間、當前速度、當前車號、機車類型、聯網狀態（有無線網絡的情況下）、聯網功率（有無線網絡的情況下）、配對尾燈狀態、附近機車狀態、附近尾燈狀態、附近彎道狀態、速度報警狀態等。當某種報警功能發生時就會有對應的圖標進行閃爍顯示。讓司機能更清楚的知道是何種報警狀態。

l 無線接入網絡功能

無線車載機接入轉速傳感器和無源讀卡器后，就可以接入機車運輸監控系統的無線網絡，成為機車運輸監控系統不可缺少的一個核心設備。
